PALOMAT® Greenline

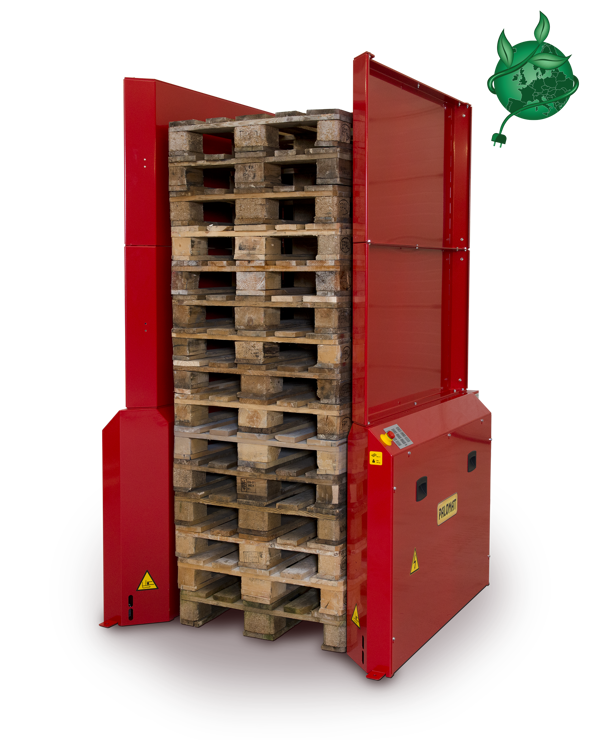

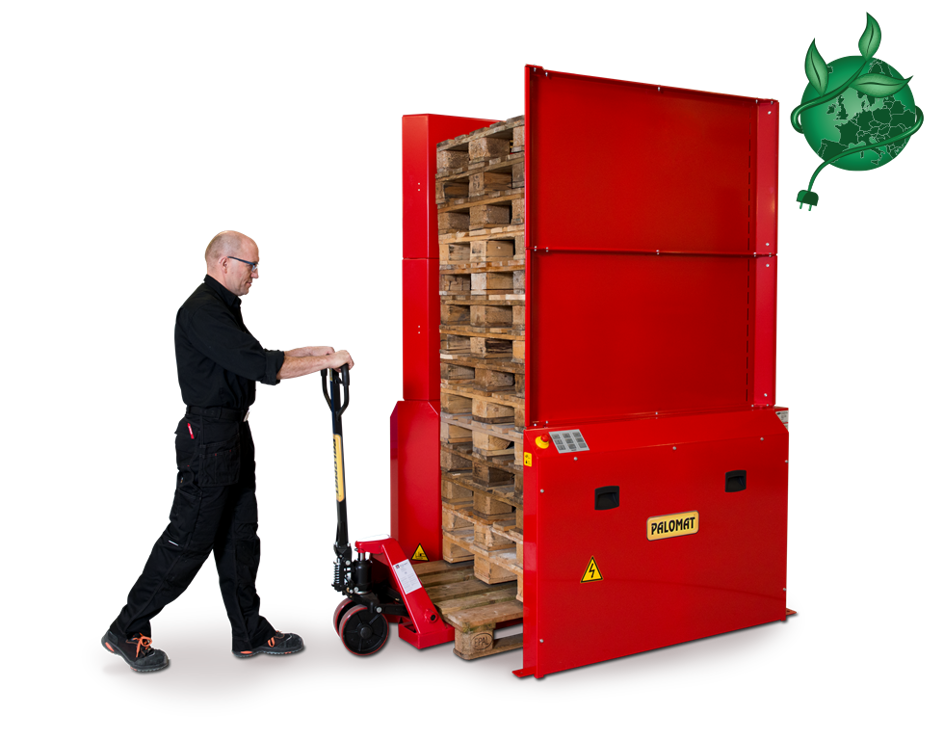

Pallemagasin PALOMAT® Greenline
med overbygning for 15 paller

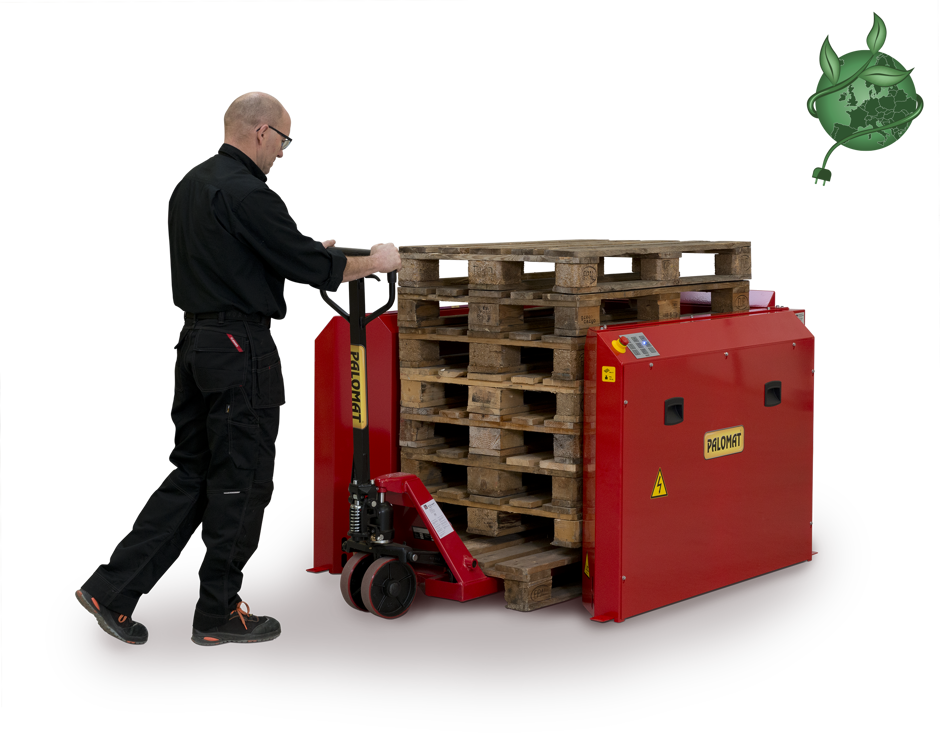

Pallemagasin PALOMAT® Greenline
for 15 paller uden overbygning

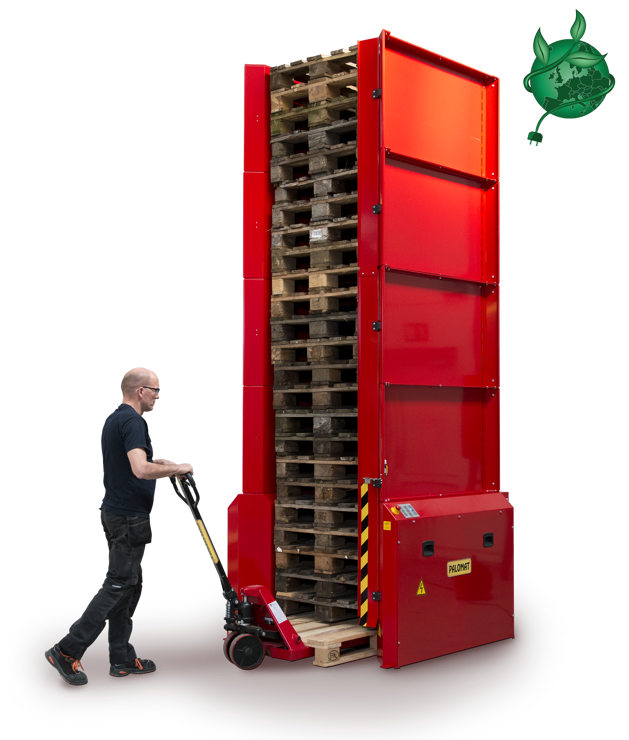

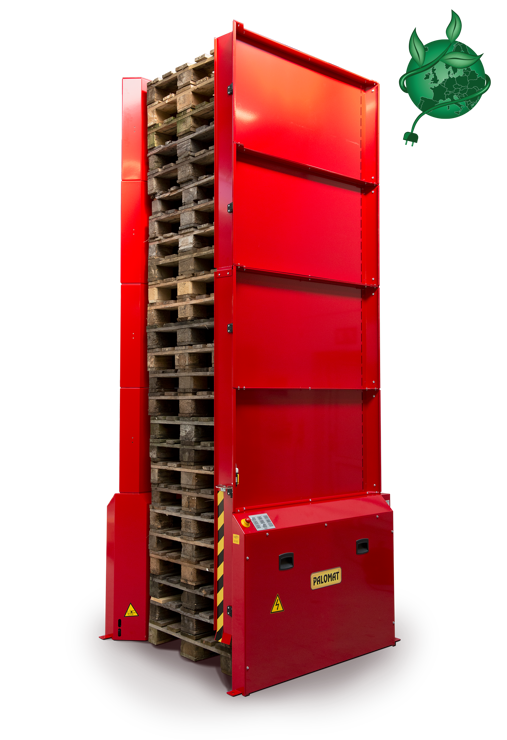

Pallemagasin PALOMAT® Greenline
med overbygning for 25 paller

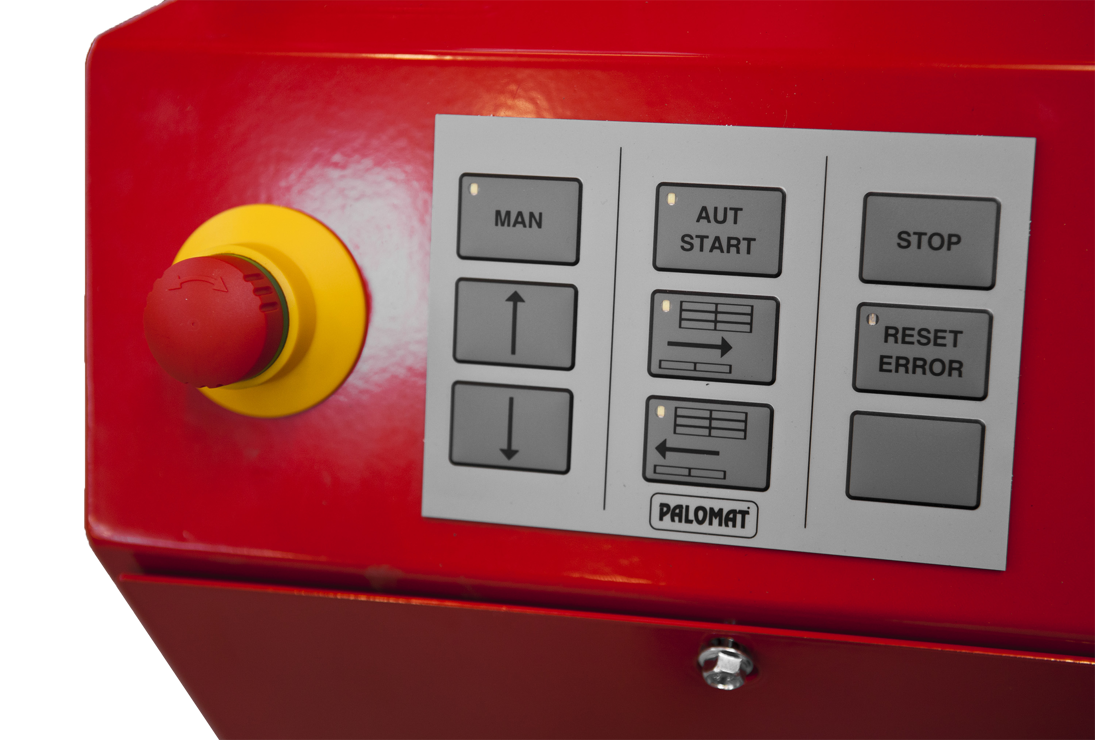

Touchpanel på PALOMAT® Greenline
Se hvordan du bruger en PALOMAT® Greenline
Se fordelene med PALOMAT®

Stabling og nedstabling
af 1 palle

Pallemagasinet PALOMAT Flexomatic er eldrevet

PALOMAT® Greenline tilbyder fuldautomatisk stabling og nedstabling samt er udelukkende eldrevet.

Du skal vælge PALOMAT® Greenline, hvis du både skal stable og nedstable én palle ad gangen og kun ønsker el som drivkraft.


KONTAKT OS FOR MERE INFORMATION



Sådan fungerer PALOMAT® Greenline

Pallemagasinet PALOMAT® Greenline  - som er en del af vor Stand Alone serie - stabler og nedstabler tomme paller automatisk. PALOMAT® Greenline fungerer udelukkende vha. el 230V og kan derfor placeres overalt - bare der er en 230V stikkontakt i nærheden.

Brugeren indsætter eller fjerner pallerne ved hjælp af en løftevogn eller truck. Al pallehåndtering foregår i gulvhøjde. Pallemagasinet PALOMAT® Greenline ser pallerne via fotofølere, hvorefter pallerne automatisk stables eller nedstables én efter én.

Ved valg af nedstabling indsættes en stak med max. 15 eller 25 paller i PALOMATen, hvorefter pallerne enkeltvis automatisk nedstables. Ved valg af stabling indsættes pallerne enkeltvis, hvorefter pallerne automatisk stables til max. 15 eller 25 paller. Hele stakken kan derefter fjernes.

PALOMAT® Greenline betjenes kun manuelt ved hjælp af touchpanelet, når der skal skiftes mellem stabling og nedstabling eller omvendt. Derudover arbejder PALOMAT® Greenline automatisk.

Pallemagasinet PALOMAT® er et standard pallemagasin men rummer mange muligheder med hensyn til palletyper og størrelser. Kundespecifikke løsninger tilbydes.



Kapacitet - 500 kg

Energi:

220-240VAC / 50 Hz

Forbrug standby:

23 W

Forbrug under drift:

550 W (ved max belastning på 500 kg)

Støjniveau:

70 dB(A)

Max forsikring:

16A D01

Styring:

Siemens S7-1200






Kapacitet - 700 kg

Energi:

220-240VAC / 50 Hz

Forbrug standby:

23 W

Forbrug under drift:

600 W (ved max belastning på 700 kg)

Støjniveau:

70 dB(A)

Max forsikring:

16A D01

Styring:

Siemens S7-1200


Da PALOMATen er udstyret med diverse følere, ledninger og slanger, må rengøringen kun foretages med et svagt basiskt rengøringsmiddel. PALOMATen må ikke spules, men tørres over med en opvreden klud.


Kontakt PALOMAT® salgsafdelingen for yderligere information.



Sådan installerer du din PALOMAT®

Installering af PALOMAT® uden montering i gulv

Intallering af PALOMAT



Installering af PALOMAT® med montering i gulv

Intallering af PALOMAT

PALOMAT® Greenline til 15 eller 25 paller

Varenr Pallestørrelse (L x B x H) Løfteevne Antal paller

152001 1200x800x150 500 kg 15 paller

152002 1200x1000x150 500 kg 15 paller

152101 1200x800x150 700 kg 25 paller

152102 1200x1000x150 700 kg 25 paller



PALOMAT® Greenline - i rustfri

PALOMATen har samme funktion som en standard PALOMAT® Greenline. Alle PALOMATens dele er udført i rustfri stål og den er derfor velegnet til våde områder i eks. produktionen. Den er særdeles velegnet til levnedsmiddelindustrien. PALOMATen kan vaskes af med et svagt basiskt rengøringsmiddel.

Varenr Pallestørrelse (L x B x H) Løfteevne Antal paller

152001-SS 1200x800x150 500 kg 15 paller

152002-SS 1200x1000x150 500 kg 15 paller


Kontakt PALOMAT® salgsafdelingen for yderligere information.



Til pallemagasinet PALOMAT® Greenline kan vi tilbyde følgende optioner:

Option - Overbygning til PALOMAT pallemagasin for 15 paller
Overbygning for 15 paller

Overbygningen er ikke et lovmæssigt krav men anbefales - specielt hvis PALOMATen skal stå frit i et rum.

Det er også muligt at rekvirere overbygningen med luge.


Option - Luge til overbygning til PALOMAT pallemagasin for 15 paller
Luge til overbygning til 15 paller

Lugen er en del af overbygningen og monteres som en ekstra sikkerhed. PALOMATen kan kun køre/ betjenes, når lugen er lukket og låst med lugekontakten. Lugen går fra toppen af 2. nederste palle til toppen af overbygningen.

Lugen er af samme type, som på pallemagasinet for 25 paller.


Option - Max-melder til PALOMAT stand alone pallemagasiner
Max-Melder

En Sick-føler til indikering af, hvornår en pallestak automatisk skal nedstables på gulvet.

Skal PALOMATen stoppe ved eks. 15 paller, kan der monteres en max-melder på overbygningen eller på en stang. Når max-melderen indikerer det angivne antal paller, sættes stakken automatisk på gulvet. Stakken er nu klar til afhentning med eks. en løftevogn.

Funktionen kan også udføres manuelt vha. touch-panelet.


Option - Lystårn inkl. max-melder til PALOMAT pallemagasin
Lystårn inkl. max-melder

Et lystårn inkl. en Sick-Sensor til indikering af at max. antal paller er opnået.

Skal PALOMATen stoppe ved eks. 15 paller, kan lystårnet plus en max-melder monteres på overbygningen eller på en stang. Når max-melderen aktiveres ved eks. 15 paller, lyser lystårnet blåt og stakken sættes automatisk på gulvet. Stakken er derefter klar til afhentning med eks. en løftevogn.


Option - Truckværn til PALOMAT stand alone pallemagasiner
Truckværn (H:300 x B:310)

Truckværnet er udarbejdet i 10 mm stål og kan tilbydes som ekstra beskyttelse af frontsensorerne.

Truckværnet er to separate dele, som monteres i gulvet foran PALOMATen. Løsningen benyttes specielt hos virksomheder, som håndterer pallerne vha. truck.


Option - Truckværn til PALOMAT stand alone pallemagasiner
Truckværn (H:1.000 x B:250)

Truckværnet er udarbejdet i 10 mm stål og kan tilbydes som ekstra beskyttelse af frontsensorerne.

Truckværnet er to separate dele, som monteres i gulvet foran PALOMATen. Løsningen benyttes specielt hos virksomheder, som håndterer pallerne vha. truck.


Option - Truckværn til PALOMAT stand alone pallemagasiner
Truckværn (H:300 x B:250)

Truckværnet er udarbejdet i 10 mm stål og kan tilbydes som ekstra beskyttelse af frontsensorerne.

Truckværnet er to separate dele, som monteres i gulvet foran PALOMATen. Løsningen benyttes specielt hos virksomheder, som håndterer pallerne vha. truck.


Option - Stopblocks for PALOMAT pallemagasin
Stopbloks

Stopbloks er den ideelle løsning, når PALOMATen skal håndtere paller, hvor mederne i bunden går på tværs af løftevognen. Når løftevognen trækkes ud af PALOMATen, holder de to stopbloks pallen på plads, så pallen bliver i magasinet.

Stopbloks monteres i fronten af PALOMATen - én i hver side ved siden af frontsensorerne.


Option - Forsyningsadskiller til pallemagasinet PALOMAT
Forsyningsadskiller

Med forsyningsadskilleren er det muligt at afbryde strømtilførslen direkte på maskinen. Det er samtidigt muligt at aflåse forsyningsadskilleren under serviceringen.

Det er en fordel og en ekstra sikkerhed, når PALOMATen skal serviceres. Forsyningsadskilleren er placeret under strømtilførslen.


Pallehåndtering i miljøer ned til -25 C°
Pallehåndtering i miljøer ned til -25 C°

PALOMATen kan modificeres med andre aktuatorer, så det er muligt at håndtere paller i frostmiljøer ned til -25 °C.

Obs. Gælder kun for pallemagasin til 15 paller / 500 kg.

Option - Forberedt for AGV
Greenline Servicekuffert

Med vores servicekufferter, som indeholder de gængse reservedele + det nødvendige værktøj til PALOMAT® Greenline, har du altid de vigtigste reservedele samlet.


Forberedt for information via SMS/E-mail
Forberedt for information via SMS/E-mail

Et interface sender en e-mail eller SMS til den ansvarlige for PALOMATen, når magasinet f.eks. er tomt eller ved fejl på PALOMATen. Interfacet opsættes med et mobildata simkort (leveres af kunden) eller et patchkabel, som tilsluttes virksomhedens netværk.





Brochurer
PALOMAT Pallemagasin - Brochure
Datablade
PALOMAT Pallemagasin - datablad
Funktionsvideoer
PALOMAT Pallemagasin - Funktionsvideo
Installationsvideoer
PALOMAT Pallemagasin - Installationsvideo
